باعتباري مزودًا متمرسًا لقوالب السيارات، فإنني أفهم الدور الحاسم الذي يلعبه التجميع المناسب للوحة القالب في عملية التصنيع. يعد تجميع ألواح القوالب في قوالب السيارات مهمة دقيقة ومتطلبة تقنيًا وتتطلب فهمًا عميقًا للمكونات، والمحاذاة الدقيقة، والالتزام بمعايير الجودة الصارمة. في منشور المدونة هذا، سأشارك أفكاري وخبراتي حول كيفية تجميع ألواح القوالب في قوالب السيارات بشكل فعال.
فهم المكونات
قبل الغوص في عملية التجميع، من الضروري أن يكون لديك فهم شامل للمكونات المختلفة المستخدمة في قوالب السيارات. تعتبر ألواح القالب العناصر الهيكلية الأساسية التي تحتوي على التجاويف والقلب، والتي تستخدم لتشكيل أجزاء السيارة. عادة ما تكون هذه الألواح مصنوعة من الفولاذ عالي الجودة لتحمل الضغوط العالية ودرجات الحرارة المتولدة أثناء عملية التشكيل بالحقن.
بالإضافة إلى لوحات القالب، تشمل المكونات الرئيسية الأخرى مسامير التوجيه، والبطانات، ومسامير القاذف، وقنوات التبريد. تضمن مسامير التوجيه والبطانات المحاذاة الصحيحة بين ألواح القالب المتحركة والثابتة، مما يمنع أي اختلال في المحاذاة قد يؤدي إلى أجزاء معيبة. يتم استخدام دبابيس القاذف لدفع الأجزاء المقولبة خارج تجاويف القالب بمجرد اكتمال عملية الحقن. تم تصميم قنوات التبريد لتنظيم درجة حرارة القالب، مما يضمن التبريد الموحد ويقلل من خطر الاعوجاج أو العيوب الأخرى.
تحضير مساحة العمل
تعد مساحة العمل النظيفة والمنظمة أمرًا ضروريًا لتجميع لوحة القالب بنجاح. قبل البدء في عملية التجميع، تأكد من أن طاولة العمل خالية من أي حطام أو أوساخ أو ملوثات. استخدم قطعة قماش نظيفة أو هواء مضغوط لإزالة أي غبار أو جزيئات من ألواح القالب والمكونات الأخرى.
ومن المهم أيضًا أن تكون جميع الأدوات والمعدات اللازمة متاحة بسهولة. يتضمن ذلك الشدات والمفكات والفرجار والميكرومتر ومفتاح عزم الدوران. إن وجود الأدوات المناسبة في متناول اليد لن يجعل عملية التجميع أكثر كفاءة فحسب، بل يساعد أيضًا في ضمان تثبيت المكونات بشكل صحيح.
فحص المكونات
قبل تجميع ألواح القالب، قم بفحص كل مكون بعناية بحثًا عن أي علامات تلف أو تآكل أو عيوب. افحص ألواح القالب بحثًا عن أي شقوق أو خدوش أو أسطح غير مستوية. افحص دبابيس التوجيه والبطانات للتأكد من ملاءمتها وتشغيلها بسلاسة. التأكد من أن دبابيس القاذف مستقيمة وخالية من أي انحناءات أو تشوهات.
إذا تم العثور على أي مكونات تالفة أو معيبة، فيجب استبدالها على الفور. يمكن أن يؤدي استخدام المكونات التالفة إلى ضعف جودة الأجزاء وزيادة وقت التوقف عن العمل ومخاطر محتملة على السلامة.
تنظيف وتشحيم المكونات
بمجرد فحص المكونات، قم بتنظيفها جيدًا لإزالة أي زيت أو شحم أو حطام. استخدم مذيب تنظيف مناسبًا وقطعة قماش نظيفة لمسح أسطح ألواح القالب، ومسامير التوجيه، والبطانات، ومسامير القاذف.
بعد التنظيف، ضع طبقة رقيقة من مادة التشحيم على مسامير التوجيه والبطانات. سيساعد ذلك في تقليل الاحتكاك وضمان الحركة السلسة أثناء تجميع القالب وتشغيله. استخدم مادة تشحيم عالية الجودة مصممة خصيصًا للاستخدام في قوالب السيارات.
تجميع لوحات القالب
يبدأ تجميع ألواح القالب عادةً بمحاذاة مسامير التوجيه والبطانات. أدخل دبابيس التوجيه بعناية في البطانات، مع التأكد من تثبيتها ومحاذاتها بشكل صحيح. استخدم الفرجار أو الميكرومتر لقياس الخلوص بين دبابيس التوجيه والبطانات للتأكد من أنه ضمن التسامح المحدد.
بمجرد وضع دبابيس التوجيه في مكانها، قم بخفض لوحة القالب المتحركة بعناية على لوحة القالب الثابتة. تأكد من محاذاة ألواح القالب بشكل صحيح ومن إدخال دبابيس التوجيه بالكامل في البطانات. استخدم مفتاح عزم الدوران لتشديد البراغي التي تثبت ألواح القالب معًا، وفقًا لمواصفات عزم الدوران الموصى بها من قبل الشركة المصنعة.
بعد تجميع ألواح القالب، قم بتثبيت دبابيس القاذف. أدخل دبابيس القاذف في الفتحات الموجودة في لوحة القاذف وقم بمحاذاتها مع الفتحات المقابلة في تجاويف القالب. استخدم مكبسًا أو مطرقة للنقر برفق على دبابيس القاذف في مكانها، مع التأكد من أنها محاذية لسطح تجاويف القالب.
تركيب قنوات التبريد
تلعب قنوات التبريد دورًا حاسمًا في الحفاظ على درجة حرارة القالب أثناء عملية التشكيل بالحقن. يعد التبريد المناسب أمرًا ضروريًا لضمان جودة موحدة للأجزاء وتقليل مخاطر الاعوجاج أو العيوب الأخرى.
لتثبيت قنوات التبريد يجب أولاً حفر الثقوب اللازمة في ألواح القالب حسب المواصفات التصميمية. تأكد من أن الثقوب مستقيمة وخالية من أي نتوءات أو حطام. ثم قم بإدخال أنابيب أو أنابيب التبريد في الفتحات وقم بتثبيتها باستخدام التركيبات أو المشابك.
بمجرد تركيب قنوات التبريد، قم بتوصيلها بنظام تبريد، مثل المبرد أو مضخة الماء. تأكد من معايرة نظام التبريد بشكل صحيح وأن سائل التبريد يتدفق بحرية عبر القنوات.
اختبار القالب
بعد تجميع ألواح القالب وتركيب قنوات التبريد، من المهم اختبار القالب للتأكد من أنه يعمل بشكل صحيح. يتضمن ذلك إجراء التشغيل الجاف لعملية القولبة بالحقن دون أي مادة بلاستيكية.
أثناء التشغيل الجاف، تحقق من محاذاة لوحات القالب، وتشغيل دبابيس القاذف، وتدفق المبرد عبر قنوات التبريد. ابحث عن أي علامات اختلال أو ربط أو تسرب. إذا تم اكتشاف أية مشكلات، فقم بإجراء التعديلات أو الإصلاحات اللازمة قبل متابعة عملية قولبة الحقن الفعلية.
ضبط الجودة
تعتبر مراقبة الجودة جزءًا أساسيًا من عملية تجميع لوحة القالب. قبل إطلاق القالب للإنتاج، يجب أن يخضع لفحص شامل للتأكد من مطابقته لجميع المواصفات والمعايير المطلوبة.
يتضمن ذلك فحص أبعاد تجاويف القالب وقلبه، والتشطيب السطحي لألواح القالب، وتشغيل مسامير القاذف وقنوات التبريد. استخدم أدوات قياس دقيقة، مثل الفرجار والميكرومتر، للتحقق من دقة الأبعاد. افحص السطح النهائي لألواح القالب بحثًا عن أي عيوب، مثل الخدوش أو الحفر.
بالإضافة إلى الفحص المادي، من المهم أيضًا إجراء اختبار وظيفي للقالب. يتضمن ذلك حقن جزء من العينة وفحصه بحثًا عن أي عيوب أو تناقضات. إذا تم العثور على أية مشكلات، فقم بإجراء التعديلات أو الإصلاحات اللازمة للقالب للتأكد من أنه ينتج أجزاء عالية الجودة.
خاتمة
يعد تجميع ألواح القالب في قوالب السيارات مهمة معقدة ومليئة بالتحديات وتتطلب مستوى عالٍ من المهارة والخبرة. باتباع الخطوات الموضحة في منشور المدونة هذا، يمكنك التأكد من تجميع ألواح القالب بشكل صحيح وأن القالب يعمل بشكل صحيح.
تذكر دائمًا استخدام مكونات عالية الجودة، واتباع مواصفات عزم الدوران الموصى بها من قبل الشركة المصنعة، وإجراء فحوصات شاملة لمراقبة الجودة. من خلال اتخاذ هذه الاحتياطات، يمكنك تقليل مخاطر العيوب، وتحسين كفاءة عملية القولبة بالحقن، وإنتاج قطع غيار سيارات عالية الجودة.

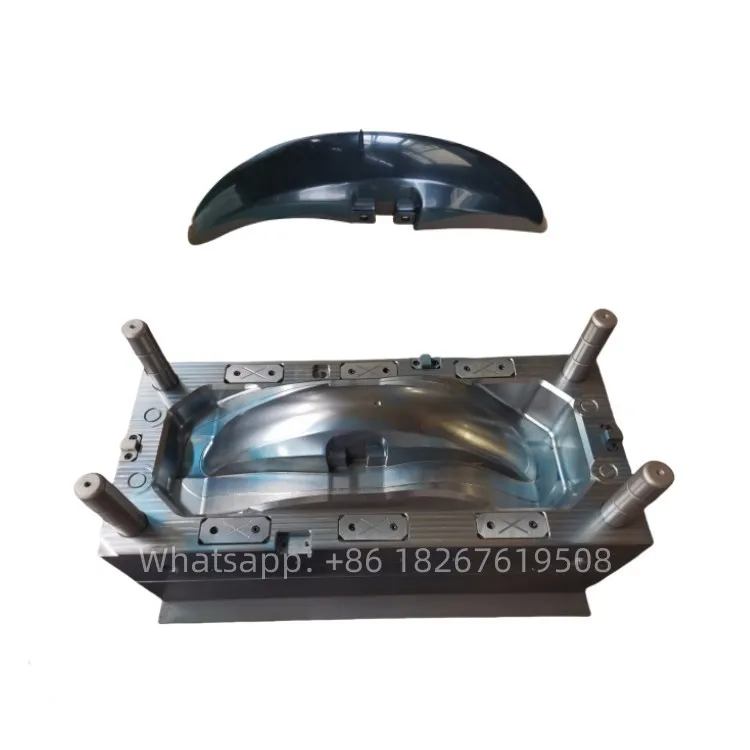

إذا كنت في سوق قوالب السيارات، بما في ذلكقالب واقي الطين للدراجة النارية، فلا تتردد في الاتصال بنا لمناقشة متطلباتك المحددة. فريق الخبراء لدينا مكرس لتزويدك بأعلى جودة المنتجات والخدمات.
