قوالب السيارات
ما هو قالب السيارات
قوالب السيارات هي قوالب حقن بلاستيكية لمجموعة متنوعة من أجزاء السيارات، مثل ألواح الهيكل والأجزاء الداخلية والخارجية. على سبيل المثال، مصد السيارة، والشبك الأمامي، والمصابيح الأمامية، والمصابيح الخلفية والمزيد. نحن قادرون على توريد القوالب لكل من OEM وما بعد البيع. نحن نقدم حلول بناء قوالب مختلفة لتلبية متطلبات العملاء المختلفة. أيا كان، فإن الجودة والتسليم في الوقت المحدد يساعد العملاء على الفوز بالسوق.
أهم مميزات قوالب السيارات
قالب لقطع الغيار الأصلية
تتطلب شركات تصنيع المعدات الأصلية مستويات عالية من الاتساق والقدرة على التكرار في إنتاج الأجزاء للحفاظ على معايير الجودة في جميع خطوط منتجاتها. يجب تصميم قوالب الحقن وتصنيعها بدقة لتحقيق نتائج متسقة على مدار فترات الإنتاج الطويلة.
قالب لقطع الغيار المتوفرة في السوق
مع الحفاظ على الجودة، يجب أن تكون قوالب قطع غيار السيارات في السوق الثانوية فعالة من حيث التكلفة لضمان تسعير تنافسي في قطاع السوق الثانوية، حيث تكون حساسية الأسعار أعلى غالبًا مقارنة بأسواق الشركات المصنعة للمعدات الأصلية. غالبًا ما يحتاج عملاء السوق الثانوية إلى وقت استجابة سريع للأدوات والإنتاج لتلبية تقلبات الطلب أو الاستفادة من اتجاهات السوق. يجب تصميم قوالب الحقن وتصنيعها في مهلة زمنية قصيرة لمساعدة العملاء على الفوز بالسوق.
الدقة والتسامحات الضيقة
تتطلب أجزاء السيارات دقة عالية وتفاوتات ضيقة لضمان الملاءمة والوظيفة المناسبة داخل مجموعة السيارة. لذا يجب أن تكون القوالب ذات جودة عالية الدقة.
الهندسة المعقدة
تتميز العديد من أجزاء السيارات بتصميمات وهندسات معقدة. يجب أن تكون قوالب الحقن قادرة على تكرار هذه التصميمات بدقة وثبات.
اختيار الفولاذ والمعالجة الحرارية
يعد اختيار الفولاذ المستخدم في القوالب أمرًا بالغ الأهمية لضمان التوافق مع الراتينج البلاستيكي المحدد المستخدم وتحمل متطلبات بيئات إنتاج السيارات. الفولاذ الذي نستخدمه في الغالب هو P20 و718 وH13 وDIN1.2738 وDIN1.2344 وS136 وS50C وNAK80 وما إلى ذلك. تعد عملية المعالجة الحرارية مهمة جدًا لجعل مادة الفولاذ صلبة وتخفيف الضغط.
لماذا أخترتنا
وقفة واحدة حل
بفضل خبرتنا الغنية في صناعة القوالب، فإننا نقدم خدمة متكاملة من تصميم المنتج وتصنيع القالب إلى الإنتاج النهائي.
خدمات التخصيص
نحن نقدم خدمات التخصيص لتلبية متطلبات العملاء المحددة، مما يضمن حصول العملاء على قوالب تناسب احتياجاتهم تمامًا.
ابتكار
نحن ملتزمون بتحسين مهاراتنا ومعرفتنا باستمرار، وضمان أن حل بناء القوالب الذي نقدمه هو دائمًا متطور.
خدمة الانترنت على مدار 24 ساعة
نحن نحاول الرد على كافة الاستفسارات خلال 24 ساعة وفرقنا دائما تحت تصرفكم في حالة الطوارئ.
القوالب التي ننتجها في الغالب لقطع غيار السيارات

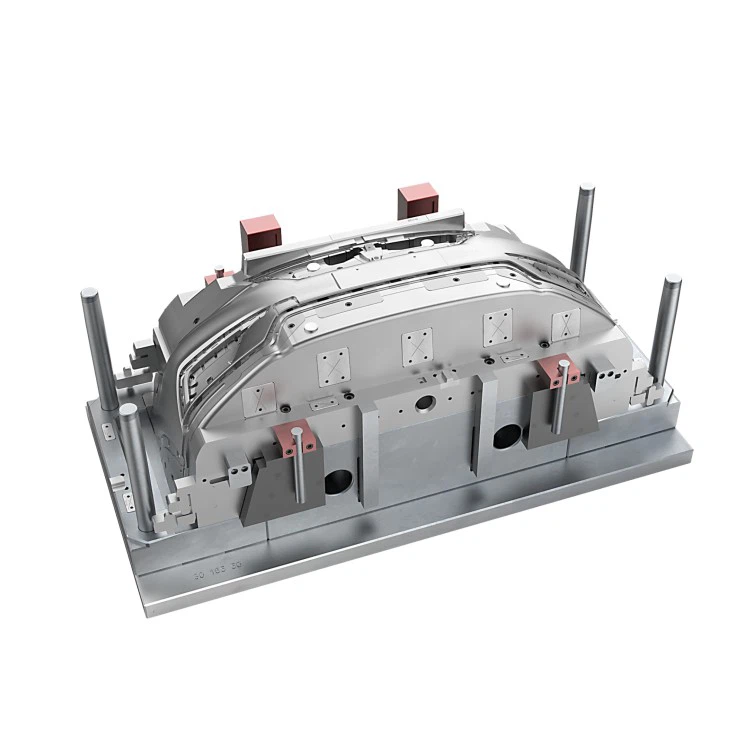

قالب المصد
قوالب المصدات هي أداة حقن تستخدم لإنتاج مصدات السيارات أو الشاحنات. ونظرًا لأن المصدات كبيرة الحجم، فإن القوالب كبيرة الحجم أيضًا. تتطلب قوالب المصدات آلات تشكيل كبيرة الحجم، مثل آلات CNC كبيرة الحجم، وآلات EDM، وآلات الحفر بالمسدس، وما إلى ذلك. يمتلك مصنعنا آلات تشكيل كبيرة الحجم لصنع قوالب المصدات. نحن قادرون على الانتهاء من 15+ قالب مصدات كل عام. تلعب قوالب المصدات دورًا حاسمًا في عملية تصنيع مصدات السيارات، وهي مكونات أساسية تحمي المركبات والركاب في حالة الاصطدامات. يجب تصميم هذه القوالب لإنتاج مصدات بدقة وثبات وكفاءة.
قالب الشبك
تعتبر قوالب الشبك، مثل قوالب المصدات، مفيدة في إنتاج مكونات السيارات التي تخدم أغراضًا وظيفية وجمالية. غالبًا ما تتميز شبكات السيارات بتصميمات وهندسات معقدة لتعزيز تدفق الهواء والتبريد وجماليات السيارة. يتم تصميم قوالب الشبك لاستيعاب هذه الأشكال المعقدة، حيث تتضمن شرائح ورافعات وآليات سحب القلب لتكرار الأنماط والتفاصيل المعقدة بدقة. تتضمن قوالب الشبك معالجات سطحية متخصصة، مصقولة أو محززة عالية اللمعان لتحقيق الجماليات المرغوبة، سواء كانت تشطيبًا لامعًا أو ملمسًا غير لامع أو نقش شعار مخصص.
قالب المصابيح الأمامية
تحتوي المصابيح الأمامية للسيارات عادةً على عدسة وغلاف وإطار وعاكس وشريط توجيه الضوء وبعض الأجزاء الأخرى. قوالب الحقن البلاستيكية للمصابيح الأمامية للسيارات هي أدوات مصممة بدقة لتشكيل العدسات والغلاف المصنوع من البولي كربونات بأقصى قدر من الدقة. تتضمن هذه القوالب أنظمة تبريد وتدفئة متقدمة لضمان تدفق المواد بشكل موحد ووضوح بصري. بفضل هيكلها المصنوع من الفولاذ عالي الجودة، فإنها تتحمل ضغوط ودرجات حرارة عملية الحقن مع الحفاظ على المتانة على مدار دورات إنتاج مكثفة. تتميز القوالب بتجويفات وقنوات معقدة لنشر الضوء بدقة والتحكم في النمط. يضمن تصميمها الدقيق وعملية التصنيع أن المصابيح الأمامية تلبي معايير الجودة والسلامة الصارمة، مما يوفر للمركبات إضاءة موثوقة وجاذبية جمالية.
قالب ضوء الذيل
عادة ما يتم تصنيع غطاء مصباح ذيل السيارة من مادة PMMA متعددة الألوان. بعضها يتطلب قالبًا للإدخال وبعضها يتطلب قالبًا مزدوج اللون. تتمتع شركتنا بخبرة غنية في تصميم وتصنيع القالب مزدوج اللون. نحن نوفر مثل هذا القالب بجودة عالية وبأسعار تنافسية.
1. يقدم العميل لنا رسمًا ثلاثي الأبعاد للأجزاء البلاستيكية. أو يرسل لنا العميل عينة أصلية من الأجزاء البلاستيكية.
2. نقوم بإجراء مسح ثلاثي الأبعاد على العينة الأصلية لإنشاء نموذج ثلاثي الأبعاد للأجزاء البلاستيكية. تسمى هذه العملية التصميم العكسي أو الهندسة العكسية. نرسل نموذجًا ثلاثي الأبعاد للأجزاء البلاستيكية إلى العميل للموافقة عليه.
3. بعد موافقة العميل على النموذج ثلاثي الأبعاد، نبدأ بتصميم القالب وفقًا لمتطلبات العميل المحددة.
4. نرسل ملف تصميم القالب إلى العميل للموافقة عليه.
5. بعد موافقة العميل على تصميم القالب، نبدأ في تصنيع القالب.
ما هو التصميم العكسي
التصميم العكسي، المعروف أيضًا باسم الهندسة العكسية، هو عملية تحليل وفهم تصميم وبنية ووظيفة منتج أو كائن موجود من أجل إعادة إنشائه أو تعديله. يتضمن تفكيك المنتج وفحصه لجمع المعلومات حول مواده وأبعاده وطرق تجميعه وغير ذلك من الخصائص ذات الصلة.
يتضمن التصميم العكسي عادةً الخطوات التالية:
الحصول على البيانات:جمع البيانات حول المنتج من خلال وسائل مختلفة، مثل القياسات، أو المسح ثلاثي الأبعاد، أو التصوير بالأشعة السينية، أو التفكيك.
تحليل:دراسة وتحليل البيانات المجمعة بعناية لفهم مبادئ تصميم المنتج وتقنيات البناء والمتطلبات الوظيفية.
توثيق:إنشاء وثائق مفصلة، بما في ذلك الرسومات الفنية، أو نماذج CAD، أو المواصفات، بناءً على المعرفة المكتسبة.
الترفيه أو التعديل:استخدام المعلومات الموثقة لإعادة إنشاء المنتج بميزات مماثلة أو محسنة أو لتعديله لأغراض محددة.
يُستخدم التصميم العكسي بشكل شائع في مجالات مختلفة، بما في ذلك الهندسة والتصنيع وتطوير المنتجات وحماية الملكية الفكرية. فهو يسمح بفهم المنتجات الحالية والتعلم منها، وتحسينها، أو إنشاء أجزاء أو بدائل متوافقة عندما لا تكون التصميمات أو المعلومات الأصلية متاحة.
تعتبر اعتبارات التصميم بالغة الأهمية في عملية القولبة بالحقن لضمان إنتاج أجزاء بلاستيكية عالية الجودة ووظيفية. تتضمن بعض اعتبارات التصميم المهمة للأجزاء المصبوبة بالحقن في صناعة السيارات ما يلي:
زاوية المسودة:إن إضافة زاوية مسودة إلى تصميم القطعة تساعد على إخراجها بسهولة من القالب وتقلل من خطر التلف أو التشوه.
سمك الحائط:إن الحفاظ على الاتساق المتسق والمناسب في جميع أنحاء الجزء يضمن سلامة البنية ويتجنب المشكلات مثل علامات الهبوط أو الانحناء.
تصميم الضلع:يؤدي دمج الأضلاع في إنشاء الجزء إلى إضافة القوة والصلابة دون زيادة الوزن أو استخدام المواد بشكل كبير.
موقع البوابة:يضمن وضع البوابة المناسب، حيث يدخل البلاستيك المنصهر إلى تجويف القالب، تدفقًا متساويًا، ويقلل من العيوب التجميلية مثل علامات البوابة أو خطوط اللحام.
اختيار المواد:يعد اختيار مادة بلاستيكية مناسبة بناءً على المتطلبات المحددة للجزء، مثل القوة الميكانيكية والمقاومة الكيميائية واستقرار درجة الحرارة، أمرًا بالغ الأهمية للأداء الأمثل.
المواد الخام المستخدمة في عملية حقن أجزاء السيارات
يمكن للمصنعين استخدام مجموعة واسعة من المواد الخام البلاستيكية، بما في ذلك المواد البلاستيكية الحرارية، والمواد الصلبة بالحرارة، والمواد المرنة:
البولي بروبلين (PP)
PP عبارة عن مادة ترموبلاستيكية متعددة الاستخدامات تستخدم عادة في القولبة بالحقن بسبب تكلفتها المنخفضة وصلابتها العالية ومقاومتها الكيميائية الممتازة.
أكريلونيتريل بوتادين ستايرين (ABS)
يستخدم المصنعون بشكل شائع مادة ABS، وهي مادة بلاستيكية حرارية، في عملية القولبة بالحقن بسبب قوتها ومقاومتها للصدمات وسهولة القولبة.
البولي كربونات (PC)
يُعد الكمبيوتر مادة بلاستيكية حرارية تُستخدم عادةً في عملية القولبة بالحقن نظرًا لقوتها العالية ومقاومتها للصدمات وشفافيتها.
تحليل تدفق القالب، المعروف أيضًا باسم تحليل ملء القالب أو محاكاة صب الحقن، هو أداة قيمة تستخدم في تصميم القالب للتنبؤ بمراحل التعبئة والتغليف والتبريد في عملية صب الحقن وتحسينها.
التحقق المبكر من التصميم:يتيح تحليل تدفق القالب للمهندسين تحديد مشكلات التصميم المحتملة وتحسين هندسة القالب قبل بدء التصنيع، مما يوفر الوقت والتكلفة.
تحسين معلمات العملية:من خلال محاكاة السيناريوهات المختلفة، يمكن للمهندسين تحسين معلمات الحقن (مثل موقع البوابة، وضغط الحقن، ووقت التبريد) لتحقيق التعبئة الموحدة، وتقليل العيوب، وتقليل وقت الدورة.
تحسين الجودة:يساعد تحليل تدفق القالب على التنبؤ بعيوب القالب الشائعة ومنعها مثل مصائد الهواء، واللقطات القصيرة، وعلامات الغرق، والانحناء، مما يؤدي إلى الحصول على أجزاء ذات جودة أعلى.
تقليل التكاليف:من خلال تحسين تصميم القالب ومعايير العملية، يمكن للمصنعين تقليل هدر المواد، وتقليل وقت تعطل الإنتاج، وتحسين الكفاءة الشاملة، مما يؤدي إلى توفير التكاليف.
الصيانة الوقائية:يمكن أن يساعد المراقبة المستمرة وتحليل بيانات تدفق القالب في تحديد المشكلات المحتملة مسبقًا، مما يسمح بالصيانة الاستباقية وتجنب فشل القالب المكلف أو تأخير الإنتاج.
كيف يعمل تحليل تدفق القالب
استيراد الهندسة:تتضمن الخطوة الأولى استيراد هندسة CAD للجزء والقالب إلى برنامج المحاكاة.
خصائص المواد:تحديد خصائص المواد مثل درجة حرارة الانصهار، اللزوجة، الانكماش، والتوصيل الحراري.
إنشاء الشبكة:يقوم البرنامج بتقسيم الهندسة إلى عناصر صغيرة (شبكة) لحل المعادلات الرياضية.
شروط الحدود:تحديد معلمات عملية القولبة بالحقن مثل ضغط الحقن، وسرعة الحقن، ودرجة حرارة القالب، ووقت التبريد.
محاكاة:يستخدم البرنامج نماذج رياضية (مثل تحليل العناصر المحدودة) لمحاكاة تدفق البلاستيك المنصهر عبر تجويف القالب، والتنبؤ بكيفية ملئه للقالب وتعبئته وتبريده.
تحليل:توفر نتائج المحاكاة رؤى حول المشكلات المحتملة مثل مصائد الهواء، وخطوط اللحام، والانكماش، والانحناء، والإجهادات المتبقية.
تحسين:بناءً على التحليل، يمكن للمهندسين إجراء تعديلات في التصميم لتحسين معلمات القالب والعملية للحصول على جودة أفضل للأجزاء وكفاءة الإنتاج.
تلعب العديد من معلمات الحقن دورًا حاسمًا في عملية حقن أجزاء السيارات. فيما يلي بعض المعلمات الرئيسية التي يجب مراعاتها:
سرعة الحقن:السرعة التي يتم بها حقن البلاستيك المنصهر في تجويف القالب. تؤثر هذه السرعة على وقت الملء وجودة الأجزاء واللمسة النهائية للسطح. يمكن أن تساعد سرعات الحقن العالية في ملء الأقسام الرقيقة بسرعة ولكنها قد تؤدي إلى معدلات قص أعلى وعيوب محتملة.
ضغط الحقن:الضغط المطبق على البلاستيك المنصهر أثناء الحقن. ويؤثر على تدفق المواد، وتغليف الأجزاء، والقدرة على ملء الميزات المعقدة. يعد التحكم السليم في الضغط أمرًا ضروريًا لمنع الطلقات القصيرة أو الملء غير الكامل.
درجة حرارة الحقن:درجة حرارة البلاستيك المنصهر عند دخوله تجويف القالب. تؤثر على لزوجة المادة وسلوك التدفق وجودة الأجزاء. يعد الحفاظ على التحكم المستمر في درجة الحرارة أمرًا بالغ الأهمية لتحقيق التعبئة المنتظمة وتقليل العيوب.
الضغط المستمر:الضغط المطبق على المادة بعد الحقن لتعبئتها وضغطها داخل تجويف القالب. يساعد ذلك على تحسين كثافة الأجزاء وتقليل الانكماش وتقليل علامات الغرق. يضمن ضغط التثبيت الأمثل أبعاد الأجزاء والخصائص الميكانيكية المناسبة.
تمسك بالوقت:المدة التي يتم خلالها الحفاظ على ضغط التثبيت بعد الحقن. يسمح ذلك للمادة بالتبريد والتصلب بشكل كامل، مما يقلل من خطر الانحناء أو التشوه. يعد وقت التثبيت الكافي ضروريًا لضمان سلامة الأجزاء واستقرار الأبعاد.
وقت التبريد:الوقت المخصص للجزء المصبوب ليبرد ويتصلب قبل إخراجه من القالب. يمنع وقت التبريد المناسب إخراجه قبل الأوان ويضمن احتفاظ الجزء بشكله ودقته البعدية. قد تكون هناك حاجة إلى أوقات تبريد أطول للأقسام الأكثر سمكًا أو المواد الحساسة للحرارة.
سرعة المسمار:سرعة دوران اللولب داخل أسطوانة ماكينة التشكيل بالحقن. تحدد سرعة الدوران معدل التلدين وتؤثر على تجانس الذوبان ووقت البقاء. يمكن أن يساعد ضبط سرعة اللولب في تحسين جودة الذوبان وكفاءة المعالجة.
الضغط الخلفي:الضغط المطبق على المسمار أثناء عملية التلدين. يساعد في الحفاظ على جودة الذوبان الثابتة، ومنع الانزلاق، وضمان الخلط السليم للمواد المضافة أو الملونات. تعد إعدادات الضغط الخلفي المناسبة ضرورية لتحقيق خصائص موحدة للأجزاء.
درجة حرارة القالب:درجة حرارة تجويف القالب واللب أثناء عملية التشكيل. تؤثر على تبلور المادة وانكماشها وتحرر الأجزاء. يعد التحكم في درجة حرارة القالب أمرًا بالغ الأهمية لتحقيق خصائص الأجزاء المطلوبة واللمسة النهائية للسطح.
معدل الحقن:المعدل الذي يتقدم به مسمار الحقن أثناء مرحلة الحقن. ويؤثر على سرعة تدفق المواد وتراكم الضغط وإجهاد القص. ويمكن أن يساعد تعديل معدل الحقن في تحسين سلوك التعبئة وتقليل العيوب المرتبطة بالتدفق.
من خلال ضبط وتحسين معلمات الحقن هذه بعناية استنادًا إلى المتطلبات المحددة لأجزاء السيارات التي يتم تشكيلها، يمكن للمصنعين تحقيق جودة وأداء ثابتين في عمليات التشكيل بالحقن الخاصة بهم.
تطبيقات القولبة بالحقن لأجزاء السيارات
من الداخل إلى الخارج، ومن تحت غطاء المحرك إلى الإضاءة، تلعب عملية حقن السيارات دورًا محوريًا في تشكيل السيارة الحديثة.
المكونات الداخلية
كما ينتج المصنعون العديد من الأجزاء الداخلية للسيارات باستخدام حقن البلاستيك. وتشمل هذه الأجزاء مكونات الأجهزة والأسطح الداخلية ولوحات القيادة ومقابض الأبواب وحجيرات القفازات وفتحات التهوية والمزيد. بالإضافة إلى ذلك، يستخدمون حقن البلاستيك لإنتاج عناصر بلاستيكية زخرفية.
المكونات الموجودة تحت الغطاء
على مدى العقدين الماضيين أو نحو ذلك، تحول المصنعون إلى استخدام البلاستيك في تصنيع العديد من المكونات الموجودة أسفل الغطاء والتي كانت تُصنع في السابق من المعدن.
المكونات الخارجية
إن عملية القولبة بالحقن هي عملية راسخة للعديد من مكونات السيارات الخارجية، بما في ذلك الرفارف، والشبكات، والمصدات، وألواح الأبواب، وقضبان الأرضية، وأغطية المصابيح، والمزيد. وتُعد واقيات الرذاذ مثالاً رائعًا لإظهار متانة الأجزاء المصبوبة بالحقن. بالإضافة إلى ذلك، غالبًا ما تكون المكونات، التي تحمي السيارة من حطام الطريق وتقلل من تناثر الماء، مصنوعة من البلاستيك أو المطاط أو مواد أخرى متينة ومرنة.
أنواع نظام Hot Runner ما استخدمناه
صمام البوابة الساخنة:تُستخدم صمامات البوابة الساخنة على نطاق واسع في قوالب السيارات نظرًا لسيطرتها الفائقة على تدفق البلاستيك المنصهر. تحتوي كل فوهة في نظام الصمام الساخن على دبوس صمام يفتح ويغلق للتحكم في تدفق البلاستيك إلى تجويف القالب. يسمح هذا بالبوابات الدقيقة وتقليل إجهاد القص وتحسين جودة الأجزاء. تعتبر صمامات البوابة الساخنة مفيدة بشكل خاص في صب أجزاء السيارات المعقدة ذات التفاوتات البعدية الضيقة.
صمام البوابة المتسلسلة الساخن:تُعد البوابات الساخنة ذات الصمامات المتسلسلة نوعًا متقدمًا من أنظمة بوابات الصمامات. فهي تسمح بالبوابات المتسلسلة، حيث يتم فتح وإغلاق بوابات متعددة في تسلسل محدد لملء أقسام مختلفة من تجويف القالب. يتيح هذا تحكمًا أكثر دقة في التعبئة والتعبئة، مما يقلل من خطر علامات التدفق أو خطوط اللحام. غالبًا ما تُستخدم البوابات الساخنة ذات الصمامات المتسلسلة في قوالب السيارات للأجزاء ذات سمك الجدار المتنوع أو نقاط البوابات المتعددة.
المتسابقون الساخنون من النوع المفتوح:تُعد الأنابيب الساخنة المفتوحة خيارًا أبسط وأكثر فعالية من حيث التكلفة لقوالب السيارات. في هذا النظام، يتدفق البلاستيك المنصهر مباشرة من فوهة الماكينة إلى جلبة مجرى ساخن، والتي تقوم بعد ذلك بتوزيع المادة على تجاويف القالب. تعد الأنظمة المفتوحة سهلة التركيب والصيانة نسبيًا.
