قالب المصد الأمامي

قالب المصد الأمامي لشركتنا هو منتج عالي الجودة يقدم العديد من المزايا لعملائنا. أولاً، إنها مصنوعة من مواد متينة وطويلة الأمد، مما يضمن قدرتها على تحمل الاستخدام المستمر في عملية الإنتاج. ثانيًا، تم تصميمه بدقة وإتقان، مما يسمح بإنتاج مصدات أمامية متسقة بأشكال وأبعاد موحدة. وهذا يساعد على تقليل النفايات وزيادة الكفاءة في عملية التصنيع. بالإضافة إلى ذلك، قالبنا سهل الاستخدام والصيانة، مما يوفر لعملائنا تجربة خالية من المتاعب. وأخيرًا، نحن نقدم خدمة ودعم عملاء ممتازين، مما يضمن حصول عملائنا على أفضل تجربة ممكنة عند استخدام القالب الخاص بنا. بشكل عام، قالب المصد الخاص بنا يوفر الموثوقية، الدقة، والراحة، مما يجعله خيارًا مثاليًا لأي مصنع سيارات.

يعتبر قالب المصد أداة أساسية تستخدم في صناعة السيارات لإنتاج حقن البلاستيك.

القالب مصنوع من مواد عالية الجودة مثل الفولاذ المقوى المعالج بالحرارة، مما يضمن المتانة وطول العمر. وهذا يسمح لها بتحمل الضغوط العالية ودرجات الحرارة المتضمنة في عملية قولبة الحقن.

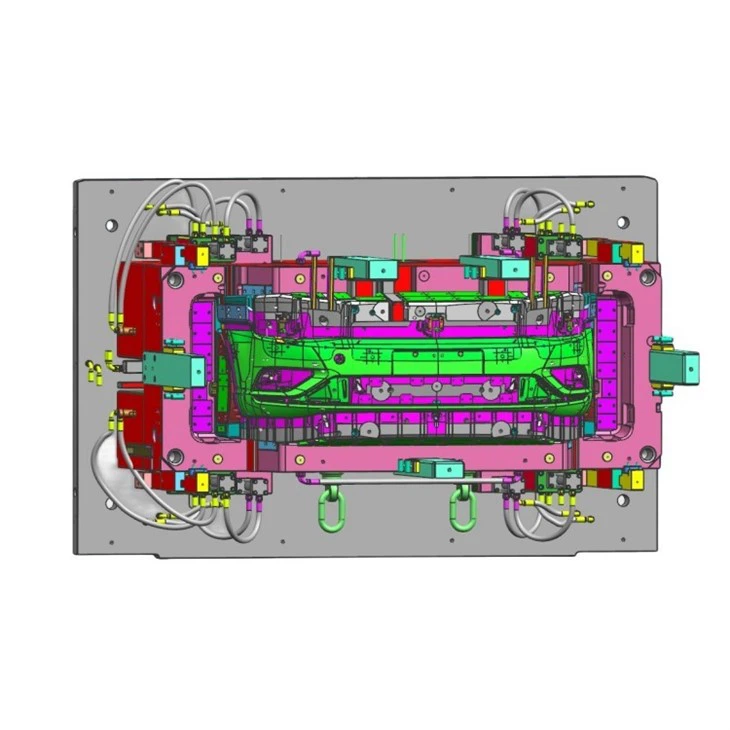

يعد تصميم القالب أمرًا بالغ الأهمية لتحقيق أشكال وأبعاد مصد دقيقة ومتسقة. لقد تم تصنيعه بدقة باستخدام تقنية CAD/CAM المتقدمة، مما يضمن الدقة والاتساق في كل مصد يتم إنتاجه.

يتم استخدام قالب المصد في مصانع تصنيع السيارات في جميع أنحاء العالم. وهي متوافقة مع أنواع مختلفة من آلات القولبة بالحقن، مما يجعلها متعددة الاستخدامات لتلبية متطلبات الإنتاج المختلفة. سواء كانت عملية صغيرة الحجم أو خط إنتاج واسع النطاق، فإن قالب المصد يمكن أن يلبي احتياجات أي مصنع.

بشكل عام، يقدم فريقنا لمصنعي قطع غيار السيارات حلول قوالب موثوقة وفعالة لإنتاج مصدات عالية الجودة.

مادة الصلب العفن

نحن عادة نستخدم الفولاذ 1045 لقاعدة القالب، والفولاذ المقوى P20 أو S50C للقلب والتجويف. عملية المعالجة الحرارية ضرورية للمواد الفولاذية لقالب المصد. وسوف نستخدم جهازًا خاصًا لفحص الفولاذ لضمان عدم وجود ثقوب رملية داخل الفولاذ.

نظام عداء ساخن

في الغالب نستخدم نظام التشغيل الساخن YUDO أو نظام التشغيل الساخن ذو العلامة التجارية المحلية الصينية، وفقًا لمتطلبات العميل. سيقوم فريق التصميم لدينا بإجراء تحليل تدفق القالب لتحديد عدد أطراف العداء الساخن وأفضل مواقعها.

تصميم نظام التبريد

يساعد التبريد الفعال على تقليل أوقات الدورات، وتحسين جودة الأجزاء، وتقليل التواءات، وتحسين الإنتاجية الإجمالية. فيما يلي بعض الاعتبارات لتصميم نظام التبريد:

• التبريد الموحد: يجب تصميم نظام التبريد لتوفير تبريد موحد عبر تجويف القالب بأكمله. ويساعد ذلك على ضمان جودة متسقة للجزء ويقلل من مخاطر الاختلافات في الانكماش أو التواء. يجب وضع قنوات التبريد بشكل استراتيجي لتحقيق تبريد متوازن، مع الأخذ في الاعتبار هندسة وسمك مصد السيارة.
• التبريد المتوازن: من الضروري تحقيق تبريد متوازن في جميع أنحاء القالب لمنع التبريد غير المتساوي والعيوب المحتملة في الأجزاء. يجب تصميم نظام التبريد لتوزيع سائل التبريد بالتساوي، مما يضمن حصول جميع مناطق القالب على التبريد المناسب. يمكن تحقيق ذلك من خلال استخدام مجموعة من قنوات التبريد والحواجز والإدخالات.
• حجم القناة وتخطيطها الأمثل: يجب تحسين حجم وتخطيط قنوات التبريد لتحقيق أقصى قدر من نقل الحرارة وكفاءة التبريد. يجب أن يكون للقنوات قطر كافٍ للسماح بالتدفق المناسب لسائل التبريد دون انخفاض مفرط في الضغط. يجب أن يأخذ التصميم في الاعتبار عوامل مثل القرب من المناطق الحرجة، وتجنب التداخل مع دبابيس القاذف أو المكونات الأخرى، وتبديد الحرارة بكفاءة.
• وضع قناة التبريد: يجب وضع قنوات التبريد بشكل استراتيجي لاستهداف مناطق القالب التي تتطلب أكبر قدر من التبريد. يتضمن هذا عادةً المناطق ذات الأقسام الأكثر سمكًا أو النقاط الساخنة أو الأشكال الهندسية المعقدة. ومن خلال تركيز التبريد في هذه المناطق الحيوية، فإنه يساعد على تقليل أوقات الدورات وتقليل مخاطر عيوب الأجزاء.
• تصميم الحاجز: يمكن استخدام الحواجز في تصميم نظام التبريد للتحكم في تدفق سائل التبريد وتحسين كفاءة التبريد. تساعد الحواجز على توجيه تدفق سائل التبريد إلى المناطق التي تتطلب مزيدًا من التبريد، مما يضمن توزيعًا متوازنًا لدرجة الحرارة داخل القالب.
• المحاكاة والتحسين: يمكن تحقيق التصميم المتقدم لنظام التبريد من خلال استخدام برامج المحاكاة. يمكن أن يساعد تحليل تدفق القالب أو البرامج المشابهة في محاكاة وتحسين تخطيطات قنوات التبريد وأحجامها وتكويناتها، مما يؤدي إلى تحسين كفاءة التبريد وجودة الأجزاء.

من خلال أخذ هذه العوامل في الاعتبار واستخدام تقنيات التصميم المتقدمة، يمكن تحسين نظام التبريد لقالب مصد السيارة من أجل نقل الحرارة بكفاءة، والتبريد الموحد، وتحسين الإنتاجية. يمكن أن يوفر العمل مع مهندسينا المهرة رؤى وخبرات قيمة في تحقيق تصميم فعال لنظام التبريد.

خط فراق

يعتمد تصميم قالب المصد بشكل عام على الفراق الخارجي والفراق الداخلي. إن ما يسمى بالفراق الداخلي نسبة إلى الفراق الخارجي. عادة، بالنسبة للمنتجات العامة، يتم استخدام الحد الأقصى لخط الكفاف المسقط للمنتج كخط فراق للقوالب الثابتة والمتحركة. هذا هو الفراق الخارجي. تتبع معظم القوالب طريقة الفراق هذه.

الفراق الداخلي هو إخفاء خط مشبك الفراق على السطح غير المظهر للمنتج (أي الجانب B أو الجانب C، وسطح المظهر هو الجانب A). لا يمكن رؤية خط مشبك الفصل بعد التجميع على السيارة بأكملها، لذلك لن يؤثر على الجزء الخارجي. من أجل تحقيق هذه الوظيفة، يتم استخدام تكنولوجيا السكة للتحكم في الجزء العلوي المائل العرضي (أو الجزء العلوي المستقيم) على هيكل القالب ليتم تشغيله على السكة الثانوية، وبالتالي ضمان تشوه وإزالة قوالب الأجزاء البلاستيكية. إن استخدام تقنية السكك الحديدية الثانوية هذه يمكن أن يسمى آلية التحكم بالنوع الداخلي. في تصميم قوالب حقن السيارات، تم تصميم تقنية التقسيم الداخلي خصيصًا لمصدات السيارات. ومع ذلك، فإن هذه التكنولوجيا أكثر تعقيدًا من حيث الصعوبة والهيكل من المصدات المنقسمة خارجيًا، كما أن المخاطر التقنية أعلى أيضًا. ستكون تكلفة القالب وسعر القالب أيضًا أعلى بكثير من المصدات المقسمة خارجيًا. ومع ذلك، نظرًا لمظهره الجميل، فإنه يستخدم على نطاق واسع في السيارات المتوسطة إلى الراقية. يستخدم على نطاق واسع في.

أي سؤال أو مهتم، مرحبا بكم في إرسال الرسم أو العينة الخاصة بك للحصول على عرض أسعار للقالب الخاص بك!
